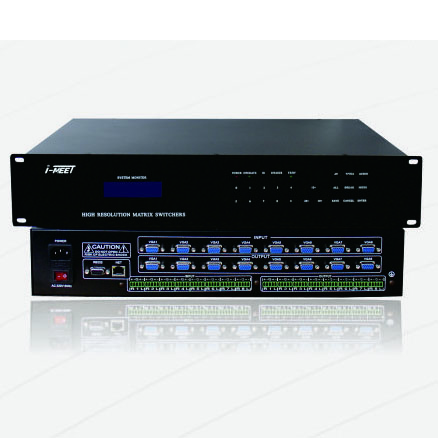

MT-VGA0808功能特點：
Ø 8路VGA電腦信號輸入；8路VGA電腦信號輸出,可完全交叉切換；
Ø 8路視頻輸入,8路視頻輸出；可與視頻同步或者異步完全交叉切換 (可選配) ；
Ø 采用最新32位ARM內嵌式處理器；
Ø 采用500M高帶寬芯片，具有長線驅動功能；
Ø 自主開發高分辨率顯示設計電路；
Ø 采用信號長距離傳輸失真增益補償技術；
Ø 采用數字同步識別處理（DSIP）技術 ；
Ø 內置輪循切換功能，能任意設定間隔時間和通道 ；
Ø 內置64組場景存儲功能，能直接在面板或者紅外線遙感操作
Ø 采用可編程邏輯陣列電路（FPGA），性能更穩定；
Ø 電腦視頻輸入和輸出端采用HD15PIN（VGA）接口；
Ø 專用端口，能直接和無線觸摸屏連接，即插即用；
Ø 特有TCP/IP網絡控制管理功能，能通過以太網控制；(可選配)
Ø 采用液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便 ；
Ø 本產品帶有斷電現場切換記憶保護、LCD液晶顯示、音視頻同步或分離異步切換等功能 ；
Ø 本產品是具有高可靠性的智能設備，設計中采用容錯技術，并采用了高抗干擾能力的通信接口電路，保證了通信的可靠性，具有紅外遙控功能和RS232通信功能，用戶可以方便的完成演示過程中的信號切換；
Ø 具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備配合使用；
Ø 兼容市場所有同類產品的代碼和指令；
Ø 國際通用寬電壓設計，可適應交流110～240V，50/60Hz；
Ø 高品質、大批量生產，有較高的兼容性和穩定性；
Ø 可設置ID地址實現多機級聯，最多可以級聯255臺矩陣。
主要技術指標參數：
v VGA通道
帶寬:500MHz
亮度色度干擾 ：-50dB@10MHz
信號類型：數字VGA，數字TMDS
微分相位I/0S：<1.28度，3.58MHz
微分增益誤差 ：0.1%, 3.58-4.43MHz
隔離度(串擾) ： <-85db(10MHz)
輸入信號電平：1.2伏p－p ，5伏p－p（TTL）
非線性失真 ： <0.02%/0.02o (RL=150Ω)
支持分辨率：高清480i～1080p/640X480～1600X1200（60Hz）
輸入輸出接口：HD15PIN（VGA）
控制方式：RS-232、紅外、鍵盤面板
控制協議：9600 波特， 8 位， 1 個停止位，無奇偶校驗
輸入電平: 0.7Vp-p
輸入助抗: 75Ω
輸出助抗: 75Ω
v 同步通道
輸入電平: TTL
輸出電平: TTL
輸入阻抗: 10KΩ
輸出阻抗: 33Ω
同步極性: 跟隨輸入
v 產品規格：
電源AC：110V - 240V , 50 / 60 Hz
功率：30W
尺寸：482mm（長）x 280mm（寬） x 90mm（高）
重量：5.0kg
機架安裝：19英寸標準 2U高度
平均故障間隔時間MTBF：42000 小時
VGA矩陣型號列表
|
型號 |
輸入通道 |
輸出通道 |
音頻接口 |
功耗 |
尺寸（W*D*H)mm |
機架安裝 |
|
MT-VGA0402 |
4路VGA |
2路VGA |
可選 |
20W |
482*280*90mm |
19英寸標準2U |
|
MT-VGA0404 |
4路VGA |
4路VGA |
可選 |
20W |
482*280*90mm |
19英寸標準2U |
|
MT-VGA0802 |
8路VGA |
2路VGA |
可選 |
30W |
482*280*90mm |
19英寸標準2U |
|
MT-VGA0804 |
8路VGA |
4路VGA |
可選 |
30W |
482*280*90mm |
19英寸標準2U |
|
MT-VGA0808 |
8路VGA |
8路VGA |
可選 |
30W |
482*280*90mm |
19英寸標準2U |
|
MT-VGA1604 |
16路VGA |
4路VGA |
可選 |
30W |
482*280*90mm |
19英寸標準2U |
|
MT-VGA1608 |
16路VGA |
8路VGA |
可選 |
30W |
482*280*90mm |
19英寸標準2U |
|
MT-VGA1616 |
16路VGA |
16路VGA |
可選 |
30W |
482*280*90mm |
19英寸標準2U |
|
MT-VGA2404 |
24路VGA |
4路VGA |
可選 |
30W |
482*300*180mm |
19英寸標準4U |
|
MT-VGA2408 |
24路VGA |
8路VGA |
可選 |
30W |
482*300*180mm |
19英寸標準4U |
|
MT-VGA2416 |
24路VGA |
16路VGA |
可選 |
30W |
482*300*180mm |
19英寸標準4U |
|
MT-VGA2424 |
24路VGA |
24路VGA |
可選 |
30W |
482*300*180mm |
19英寸標準4U |
|
MT-VGA3208 |
32路VGA |
8路VGA |
可選 |
45W |
482*300*180mm |
19英寸標準4U |
|
MT-VGA3216 |
32路VGA |
16路VGA |
可選 |
45W |
482*300*180mm |
19英寸標準4U |
|
MT-VGA3224 |
32路VGA |
24路VGA |
可選 |
45W |
482*300*180mm |
19英寸標準4U |
|
MT-VGA3232 |
32路VGA |
32路VGA |
可選 |
45W |
482*300*180mm |
19英寸標準4U |
